软件功能

基于 IW-RFSOC-2T2R-47DR 板卡实现的正交振幅调制(QAM) 调制、解调模块及其样例工程的基本原理与使用方法。

QAM是一种常见的数字调制技术，通过同时调制信号的振幅和相位来传输信息。其原理是将两个正交的调制信号叠加在一起，以增加信号传输效率和频谱利用率。在QAM中，调制的信号通常表示为I（实部）和Q（虚部）两个分量，每个分量对应于一个基带数据流，通过调节振幅和相位来编码不同的符号。在实际应用中，QAM被广泛用于各种数字通信系统中，例如Wi-Fi标准（如802.11），以及4G LTE和5G移动通信系统中的物理层。通过调整QAM的调制阶数（即可支持的符号数），可以平衡数据速率和信号传输的可靠性，从而适应不同的通信需求和信道条件。

本工程包含了一组QAM调制解调器，实现了163.84M Symbol/s 的QAM-256, QAM-64, QAM-16, QPSK 四模可动态配置调制解调器。调制器部分集成了导码生成器和符号调制器，可实现自定义导码及帧长度生成。解调器端包含了帧头探测、星座校准、符号判决和调试探针模块，除了生成判决数据外还可利用程序设置探测序列、设置探测阈值、校准星座图以及读回调试数据。

软件下载

忆悟智科Git: QAM_Mod_Demod_App

软件文档

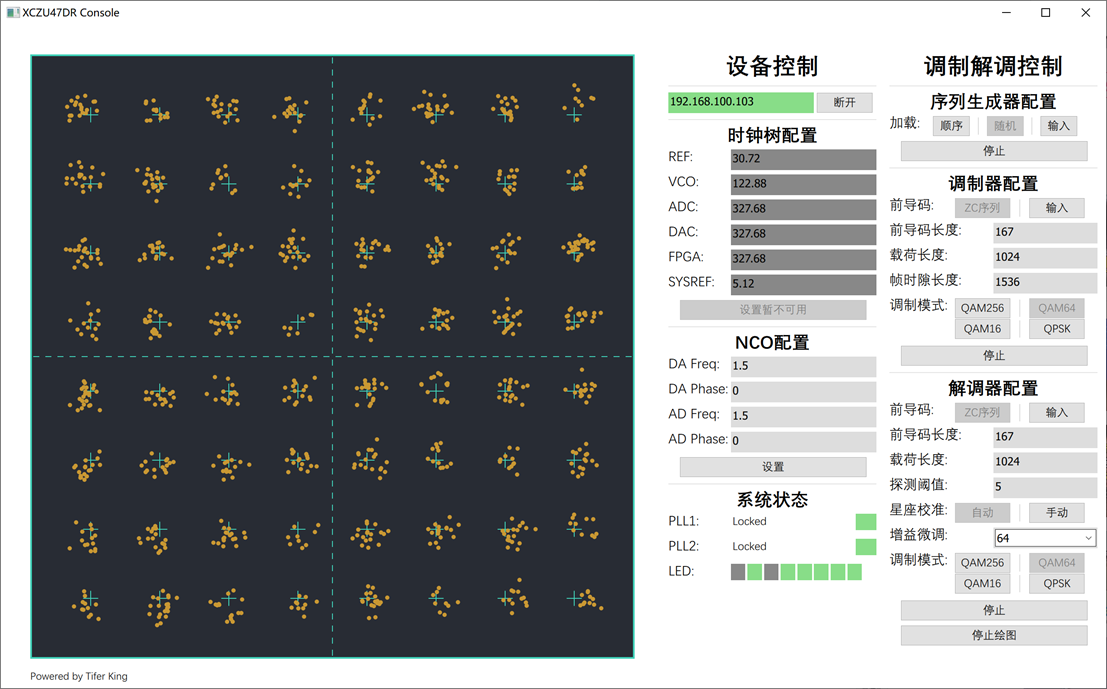

忆悟智科wiki: 在XCZU47DR上实现宽带QAM调制解调并实时查看星座图
